Izolacja instalacji klimatyzacyjnej: utrzymanie chłodu tam, gdzie jest to istotne

Praktyczny sposób na poprawę komfortu, efektywności i niezawodności systemów klimatyzacji

Latem system klimatyzacji nie ogranicza się do wytwarzania zimnego powietrza: musi on zachować wydajność chłodzenia, ponieważ czynnik chłodniczy, schłodzona woda lub uzdatnione powietrze przemieszczają się przez budynek. Prawidłowa izolacja systemu klimatyzacji ogranicza niepożądane nagrzewanie, pomaga zapobiegać kondensacji powierzchniowej i zapewnia stabilny komfort w pomieszczeniach, zwłaszcza gdy rurociągi lub kanały przechodzą przez gorące, wilgotne lub nieklimatyzowane pomieszczenia.

Dla projektantów, instalatorów i zarządców obiektów izolacja nie jest zatem jedynie detalem wykończeniowym. Jest to techniczny element systemu, który wpływa na wydajność energetyczną, kontrolę wilgoci, ochronę podzespołów i konserwację w miarę upływu czasu.

Dlaczego izolacja ma znaczenie w letnich systemach chłodzenia

Przewody instalacji chłodniczej pochłaniają ciepło z otoczenia, jeśli izolacja jest nieobecna, uszkodzona lub źle dobrana. Może to zwiększyć obciążenie sprężarek, pomp, wentylatorów i urządzeń końcowych, zwłaszcza w hotelach, szpitalach, biurach, obiektach handlowych, centrach danych oraz zakładach przemysłowych.

Izolacja pomaga:

• ograniczyć zyski ciepła na przewodach czynnika chłodniczego, rurociągach wody lodowej i kanałach powietrznych;
• utrzymać temperaturę transportowanego powietrza lub czynników na poziomie zbliżonym do projektowego;
• zmniejszyć ryzyko kondensacji pary wodnej na zimnych powierzchniach;
• chronić materiały przed degradacją spowodowaną wilgocią;
• zwiększyć niezawodność systemu i poprawić komfort wewnątrz pomieszczeń.

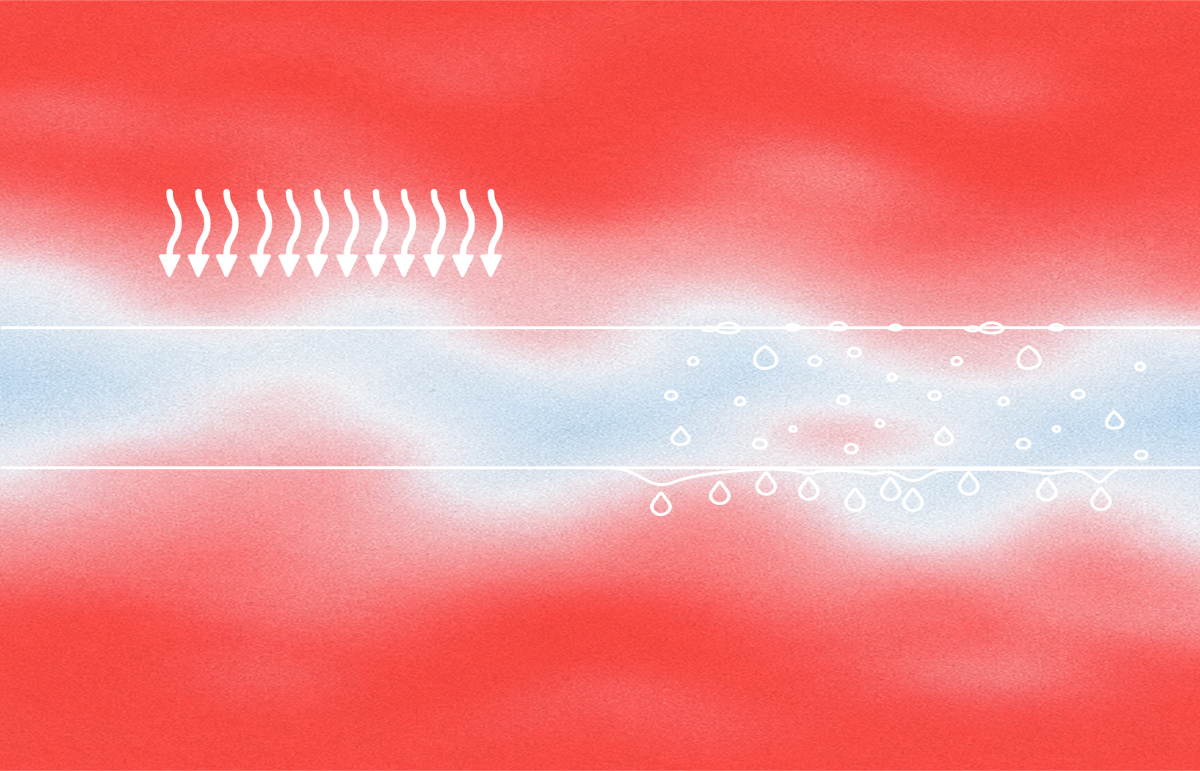

Kondensacja stanowi jedno z najpoważniejszych zagrożeń w okresie letnim. Gdy temperatura powierzchni spadnie poniżej punktu rosy ciepłego i wilgotnego powietrza, na rurach, kanałach, zaworach czy elementach instalacji może osadzać się woda. W pomieszczeniach technicznych, przestrzeniach podstropowych czy wrażliwych środowiskach może to prowadzić do kapania, korozji pod izolacją, ryzyka rozwoju pleśni, uszkodzenia wykończenia oraz konieczności przeprowadzania nieplanowanych prac konserwacyjnych.



Różne elementy systemu wymagają odmiennych rozwiązań w zakresie izolacji.

Systemy klimatyzacyjne obejmują różne elementy o odmiennych wymaganiach technicznych.

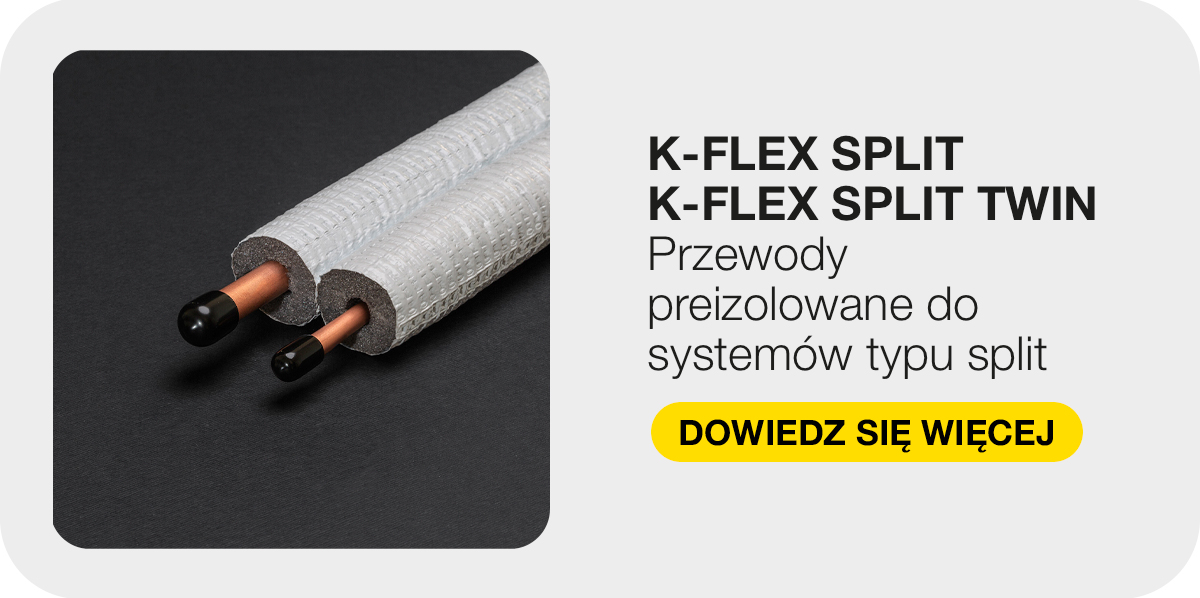

Przewody czynnika chłodniczego w systemach typu split, multi-split oraz w pompach ciepła wymagają elastycznej izolacji ciągłej, którą można estetycznie zamontować nawet w ograniczonej przestrzeni. Produkty K-FLEX SPLIT i K-FLEX SPLIT TWIN zostały zaprojektowane do łączenia jednostek wewnętrznych i zewnętrznych w systemach klimatyzacji typu split i multi-split, łącząc w sobie rurę miedzianą oraz izolację z polietylenu (PE).



W przypadku instalacji wody lodowej konieczna jest staranna analiza grubości izolacji, oporu dyfuzyjnego, podpór rurociągów, zaworów, kołnierzy oraz połączeń. Nawet niewielkie nieciągłości mogą prowadzić do powstania mostków termicznych lub miejsc wnikania wilgoci.

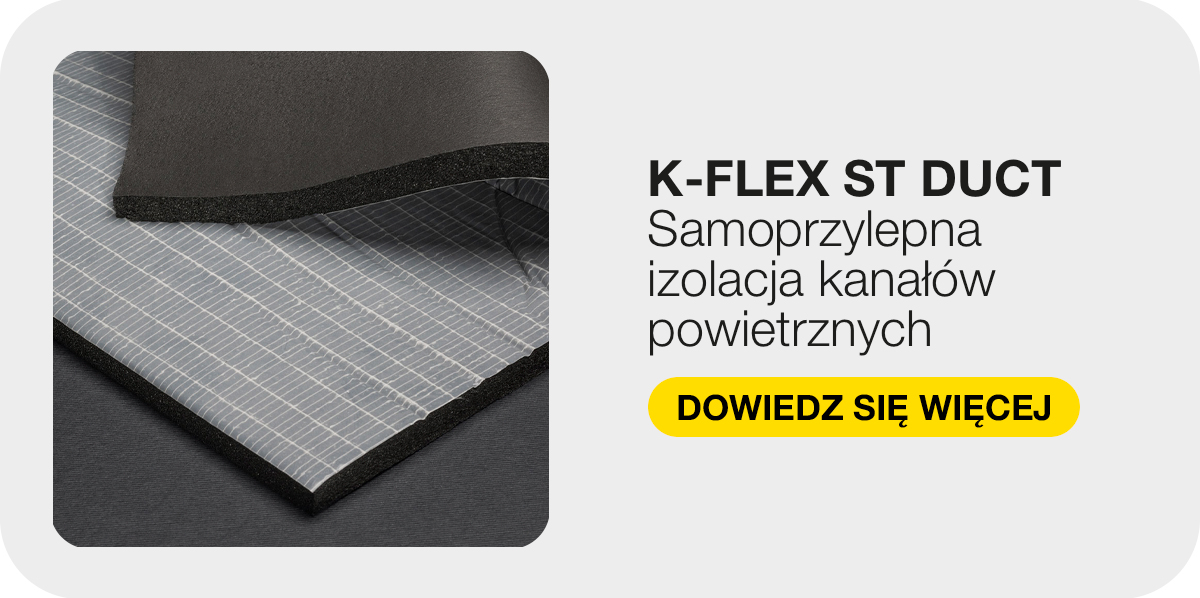

Kanały powietrzne wymagają izolacji, która ogranicza zyski ciepła i pomaga kontrolować kondensację pary wodnej na powierzchni zewnętrznej, gdy zimne powietrze przepływa przez strefy ciepłe lub wilgotne. Materiał K-FLEX ST DUCT został opracowany z myślą o izolacji kanałów; wyróżnia się powierzchnią samoprzylepną oraz szerokością 1500 mm, co ułatwia montaż na kanałach metalowych.

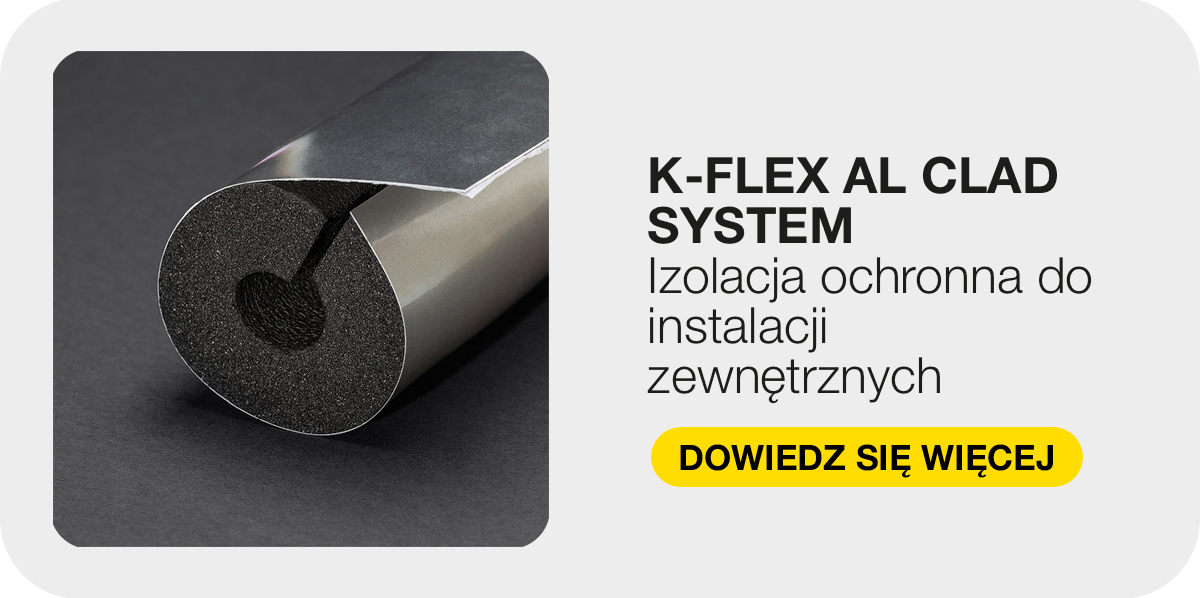

W przypadku instalacji zewnętrznych istotne znaczenie zyskuje również ochrona mechaniczna i zabezpieczenie przed czynnikami środowiskowymi. System K-FLEX AL CLAD łączy izolację elastomerową z wielowarstwową powłoką odporną na promieniowanie UV oraz warunki atmosferyczne.



Dane techniczne i certyfikaty do sprawdzenia

Wybór izolacji powinien opierać się na zweryfikowanych danych technicznych, a nie na ogólnych kategoriach produktów. Do kluczowych czynników należą:

1. Przewodność cieplna
   Niższa przewodność cieplna sprzyja ograniczeniu wymiany ciepła, jednak wartości te należy analizować w powiązaniu z temperaturą badania oraz rzeczywistymi warunkami eksploatacji w ramach danego projektu.
2. Zachowanie w kontakcie z parą wodną
   Opór dyfuzyjny oraz szczelność połączeń mają kluczowe znaczenie w instalacjach chłodniczych, ponieważ wnikanie wilgoci w strukturę izolacji może pogorszyć jej parametry użytkowe i zwiększyć ryzyko degradacji materiału.
3. Reakcja na ogień
   Klasyfikacja ogniowa musi być zgodna z wymogami projektu oraz lokalnymi przepisami.
4. Zakres temperatury pracy
   Izolacja musi zachowywać swoje właściwości w przewidywanych temperaturach czynnika chłodniczego, wody lodowej, kanałów oraz otoczenia.
5. Warunki eksploatacji
   Instalacje zewnętrzne mogą wymagać zabezpieczenia przed promieniowaniem UV, czynnikami atmosferycznymi, uderzeniami oraz obciążeniami mechanicznymi.

Rola jakości montażu

Nawet odpowiedni materiał izolacyjny może nie spełniać swojej funkcji, jeśli ciągłość izolacji zostanie przerwana. Nieszczelne połączenia, niekompatybilne kleje, nieuszczelnione elementy instalacji, uszkodzone powłoki czy niezaizolowane wsporniki mogą stać się miejscami przenikania ciepła i wilgoci.

Dlatego też kwestie izolacji systemów HVAC/R należy uwzględniać już na etapie projektowania: dostępna przestrzeń, sposób podparcia rur, dostęp serwisowy, ciągłość paroizolacji, zabezpieczenia zewnętrzne oraz dokumentacja – wszystko to wpływa na efekt końcowy.

Rozwiązania K-FLEX dla instalacji HVAC/R wspierają projektantów, wykonawców i zarządców obiektów w doborze systemów izolacyjnych zapewniających efektywność chłodniczą, ochronę przed kondensacją pary wodnej oraz trwałość eksploatacyjną – pod warunkiem, że dobór produktu, wymiarowanie i montaż są dostosowane do rzeczywistych warunków pracy instalacji.





Najczęściej zadawane pytania

Dlaczego izolacja jest ważna w systemach klimatyzacji?

Izolacja pomaga utrzymać chłód wewnątrz rur i kanałów, ograniczając zyski ciepła, ryzyko kondensacji oraz zbędne obciążenie układu.

Co powoduje skraplanie się pary wodnej na rurach klimatyzacyjnych?

Skraplanie następuje, gdy temperatura powierzchni rury lub kanału spada poniżej punktu rosy otaczającego, wilgotnego powietrza.

Czy ten sam rodzaj izolacji nadaje się do wszystkich elementów instalacji HVAC/R?

Nie. Przewody czynnika chłodniczego, rury wody lodowej, kanały powietrzne, zawory oraz elementy zewnętrzne różnią się pod względem wymagań dotyczących grubości, odporności na przenikanie pary wodnej, elastyczności, zachowania w warunkach pożaru oraz ochrony.

Co należy sprawdzić przed wyborem izolacji dla systemów HVAC/R?

Do kluczowych czynników należą: przewodność cieplna, opór dyfuzyjny pary wodnej, temperatura eksploatacji, klasyfikacja w zakresie reakcji na ogień, warunki eksploatacji, szczegóły montażu oraz obowiązująca dokumentacja techniczna.
